전기자전거 브레이크에는 센서가 내장되어 있어 모터 주행 중 브레이크 작동 시 모터 구동을 멈추게 한다. 자전거를 타면서 충격이나 진동 등으로 브레이크 센서가 오인식할 수 있으며, 이 경우 브레이크 작동 시에도 모터 구동이 멈추지 않거나 브레이크를 잡지 않았는데도 브레이크 동작으로 인식하여 모터 주행이 불가능해진다. 이번에는 전기자전거 브레이크 센서의 원리와 조절 방법에 대해 알아본다.
브레이크 센서의 원리

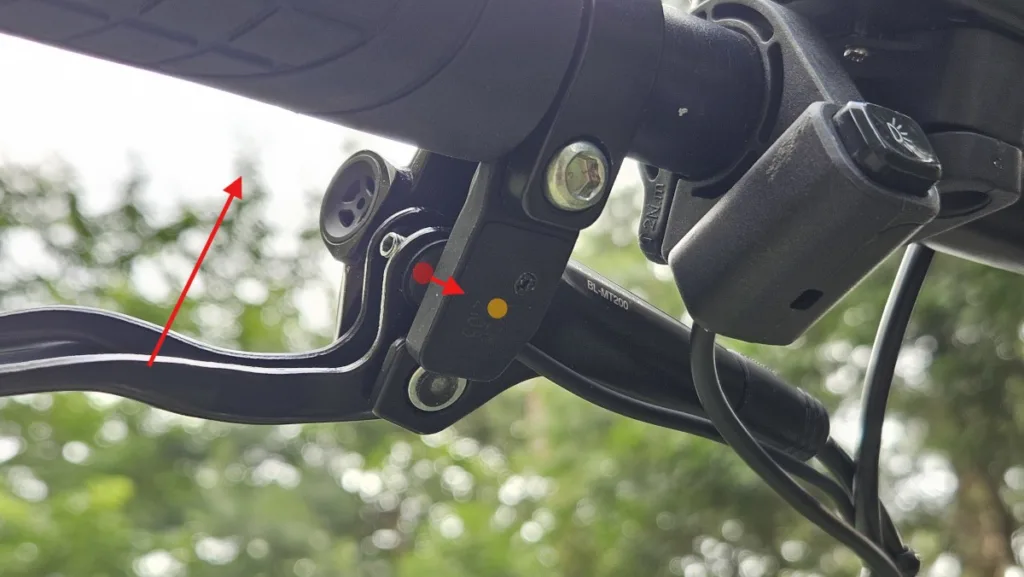

브레이크에는 자석(마그네틱)과 자석을 감지하는 센서가 있다. 브레이크 레버를 잡으면 브레이크 레버가 움직이면서 부착된 자석의 위치가 센서에 가까워지게 되고, 센서가 자석을 인식하면서 브레이크 작동 상태가 된다. 반대로 브레이크를 놓으면 자석과 센서가 멀어지면서 브레이크 미작동 상태가 된다.
참고로 브레이크 레버를 동작시키면 물리적으로 스위치가 눌려서 브레이크 작동 상태가 인식되는 스위치형도 있다.
브레이크 작동 확인 방법

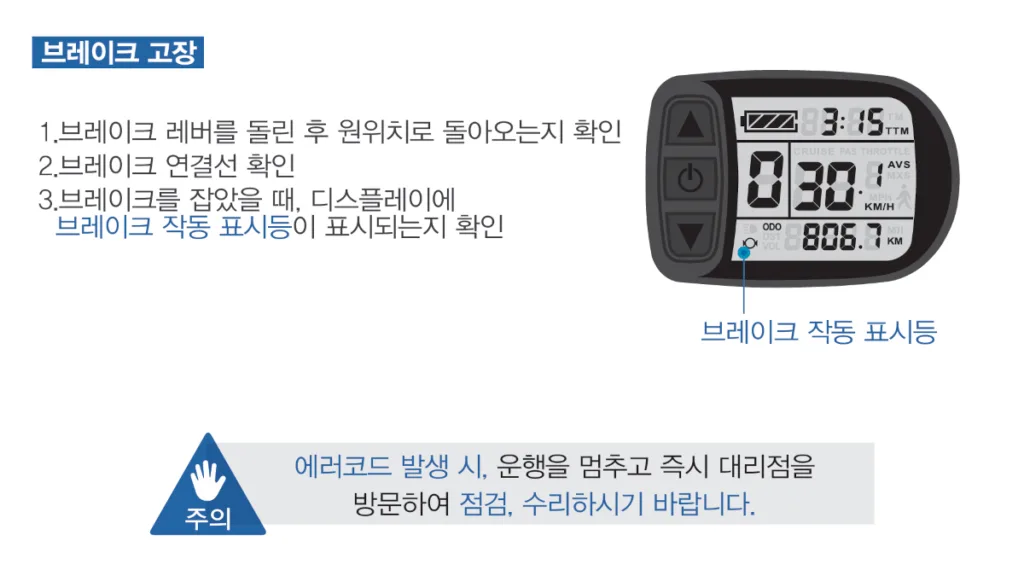

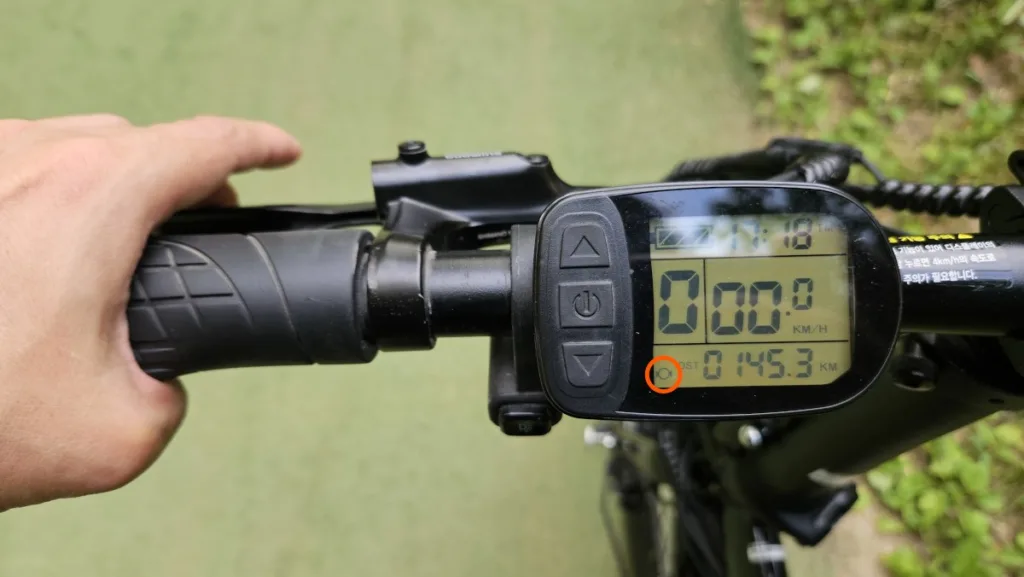

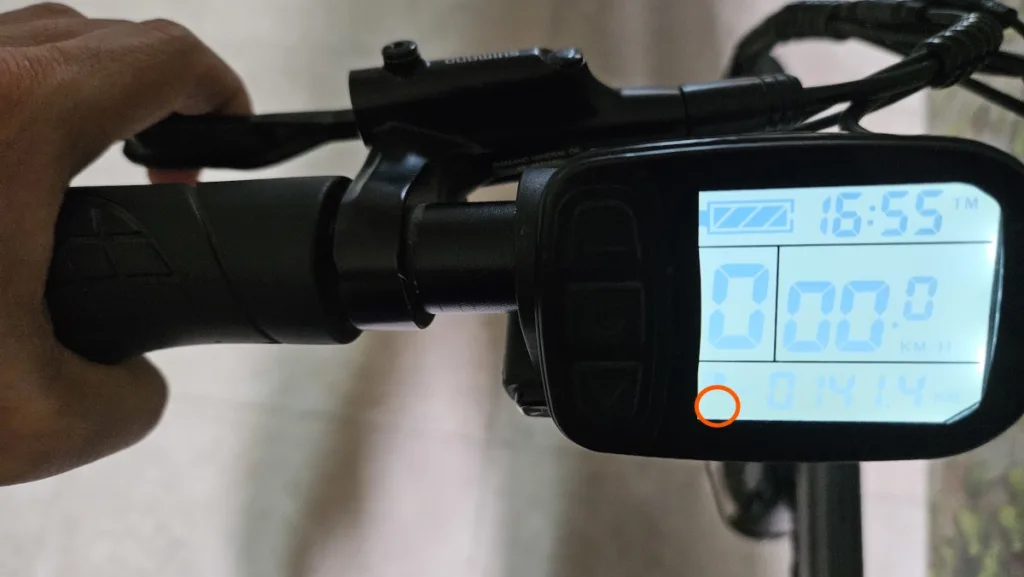

브레이크 레버를 작동시키면 디스플레이에 브레이크 작동 표시등이 표시되는지 확인한다. 브레이크 작동 표시등이 정상적으로 표시되지 않으면 즉시 운행을 중지하거나, 모터가 동작하지 않도록 컨트롤러 전원을 끄고 운행하여야 하며 즉시 점검을 받아야 한다. (브레이크 작동 표시 방식은 전기자전거 제조사나 모델에 따라 다르다)
브레이크 센서 고장 시 증상
브레이크 센서가 고장일 때 운행하면 다음과 같은 오동작으로 인해 운행이 불가하거나 안전에 위험을 초래할 수 있다.
- 브레이크 동작을 감지하지 못할 때
모터 주행 중 정지를 위해 브레이크를 동작시켜도 모터가 멈추지 않거나 늦게 멈추게 되어 사고를 유발할 수 있다. - 브레이크를 항상 동작으로 감지할 때
전기자전거가 브레이크 동작 상태로 인식하여 모터 구동을 제한해 모터 주행이 불가능해진다.
브레이크 센서 점검 항목
전기자전거 브레이크 센서가 오동작했을 때는 다음과 같은 순서로 점검한다.
- 브레이크 레버와 센서 조립 상태 확인 (헐거움, 탈착, 균열, 파손 여부)
- 브레이크 레버와 센서·스위치 부분에 이물질이 있는지 확인
- 브레이크 레버의 동작 범위를 점검한다.
- 자석 방식 센서의 경우, 브레이크 레버를 동작할 때 자석과 센서의 인식 거리를 확인한다.
- 스위치 방식 센서의 경우, 브레이크 레버를 동작할 때 스위치가 눌리는지 확인한다.
- 브레이크 센서 배선의 커넥터가 단단히 체결되어 있는지 확인한다.
- 브레이크 센서 배선이 찝힘·단선·피복 손상이 없는지 확인한다.
브레이크 센서 조절 방법
브레이크 센서가 오동작 할 경우, 대부분은 브레이크 레버 간격 조절로 해결된다. 자석식 센서의 경우 오동작 시 조절하는 방법은 다음과 같다.(스위치 방식의 경우에도 브레이크 레버 간격으로 대부분 해결되니 참고하자)
- 브레이크 동작을 감지하지 못할 때
브레이크 레버 동작 시 브레이크 레버의 자석 위치가 센서와 멀리 있음 → 브레이크 레버 동작 시 자석 위치가 센서와 가까워지도록 조절 - 브레이크를 항상 동작으로 감지할 때
브레이크 레버를 동작하지 않아도 브레이크 레버의 자석 위치가 센서와 가까이 있음 → 브레이크 레버 미동작 시 자석 위치가 센서에서 멀어지도록 조절

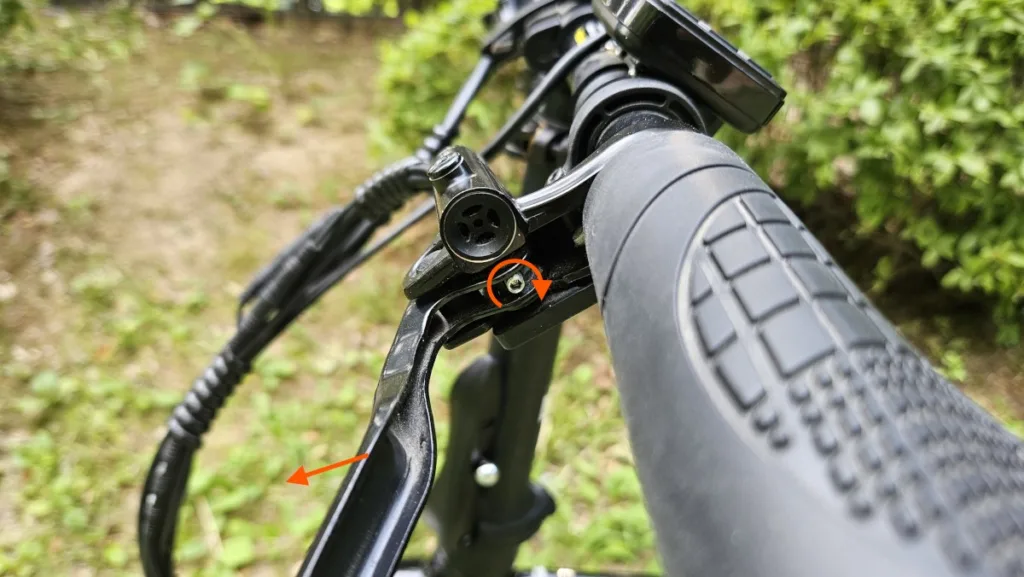

위에 설명한 대로 브레이크 동작 시 브레이크 인식이 되지 않을 경우, 브레이크를 잡았을 때 브레이크가 인식될 수 있도록 브레이크 레버 간격을 좁게(브레이크 레버가 손잡이 방향 쪽으로) 조절하면 된다. 브레이크 레버 간격 조절 나사를 조절하면서 브레이크 레버를 동작시키는 것을 반복하여, 브레이크 레버 동작 시 센서가 인식되도록 조절하면 된다.
브레이크 레버 간격 조절 시 주의사항
참고로 브레이크를 살짝 잡았을 때 브레이크 센서가 인식되도록 설정하면, 브레이크 레버 간격이 충격이나 진동 등으로 변했을 때 브레이크를 잡지 않아도 센서가 인식될 수 있다. 따라서 브레이크를 끝까지 잡았을 때 브레이크 센서가 인식되도록 조절한다.
마치며
전기자전거의 브레이크 센서 인식에 문제가 생기면 브레이크 동작 시 모터가 멈추지 않아 안전에 문제가 발생하거나, 모터가 동작하지 않아 전기자전거 운행에 어려움이 발생한다.
이처럼 브레이크 센서에 문제가 발생했을 때는 반드시 점검 및 수리가 필요하다. 브레이크 레버 간격으로 발생한 문제라면 위 내용을 참고하여 간단히 수리해 보자. 단, 자신이 없다면 반드시 지정 AS센터나 전문 수리점에 수리를 의뢰하는 것을 권장한다.
